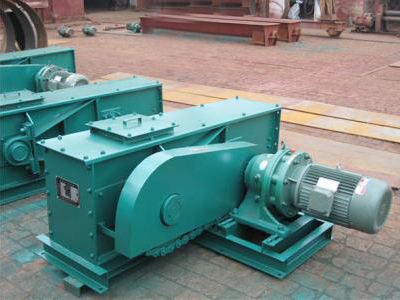

FU型
鏈式輸送機性能
FU型系列
鏈式輸送機（簡稱“鏈運機”）是本公司引進日本和臺灣_技術制造的一種用于水平（或傾斜 15 ）輸送粉狀、小粒狀物料的新產品，在技術上處于國內_水平。本產品設計合理,結構新穎,使用壽命長,運轉可靠性高,節能_,密封、安全且維修方便。其使用性能明顯優于螺旋輸送機、埋刮板輸送機及其它輸送設備,是一種較為理想的新型設備。產品開發以來深受?chē)鴥韧庥脩?hù)歡迎,已廣泛用于建材、建筑、化工、火電、糧食加工、礦山、機械、冶煉、交通、港口和運輸等行業。
FU型鏈式運輸機特點
1.輸送量大,允許在小容量空間內輸送大量物料,輸送能力15～500m3/h。
2.輸送能耗低,借助物料的內摩擦力,與
螺旋輸送機相比節電40％～60％。
3.密封和安全,全密封的機殼使粉塵無縫可鉆,操作安全,運行可靠。
4.使用壽命長,用合金鋼材經_的熱處理加工而成的輸送鏈,其正常壽命>3年,鏈上的滾子壽命（根據不同物料） 1～3年。
5.輸送長度長,水平輸送距離可達60米以上。
6.工藝布置靈活,可高架、地面、地坑,爬坡（ 15 ）安裝,可多點進出料。
7.使用費用低,節電且耐用,維修率_低,降低消耗,提_益。
FU型鏈式輸送機選型和工藝布置
鏈式輸送機的規格性能列入表一。表中列出了各機型在不同鏈速下的輸送能力范圍。同樣的輸送量可以在表中選到不同的機型，若選用較大機型則鏈速較低、磨損小，但設備投資較高,若選用較小機型則鏈速較快，磨損相對較高，但設備投資較省。應當指出，當實際輸送量達不到該機輸送能力的65%時，由于機槽內物料層過薄而造成輸送鏈空轉，也會(huì )增加設備的磨損。因此，建議輸送機的實際輸送量不宜低于表一中輸送能力的_小值,以實際輸送量乘以1.2以后，也不宜高于表中輸送能力的_值。
FU型鏈式輸送機規格性能表
| 型 號 | 機槽
寬度
（mm） | _適輸送量（m3/h） | 理想
粒數 | _粒度 （含量不_過10%） | 允許
傾角 | 物料
濕度 |
| 鏈速（m/min） |
| 11 | 13.5 | 14 | 17 | 21 | 22 | 27 | 28 |
| FU150 | 150 | 6-10 | | | 10-16 | | 13-20 | | | ＜4 | 8 | ≤15° | ≤5% |
| FU200 | 200 | 12-18 | | | 18-28 | | 25-38 | | | ＜5 | 10 |
| FU270 | 270 | 22-33 | 26-40 | | 33-50 | | 45-68 | 54-82 | 86-130 | ＜7 | 14 |
| FU350 | 350 | | | 43-64 | 54-80 | 66-98 | | | 120-180 | ＜9 | 18 |
| FU410 | 410 | | | 60-90 | 73-110 | 90-135 | | | | ＜11 | 21 |
| FU500 | 500 | | 80-120 | | 105-160 | 140-200 | | 180-240 | | ＜13 | 25 |
| FU600 | 600 | | 120-160 | | 150-220 | 200-290 | | 240-360 | | ＜15 | 30 |
當輸送機傾斜向上運行布置時（即進料端在下方，出料端在上方），其輸送能力將有所減少。此時輸送機的輸送能力應按下表乘以折扣系數η：
| 輸送機傾角（°） | 0-2.5 | 2.5-5 | 5-7.5 | 7.5-10 | 10-12.5 | 12.5-15 |
| 折扣系數η | 1 | 0.95 | 0.9 | 0.8 | 0.8 | 0.7 |
FU型
鏈式輸送機的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。
